流量儀表系列
服務咨詢熱線:

151-5232-9388

流量儀表系列

您當前位置:首頁 > 產品中心 > 流量儀表系列

蒸汽流量計


一、蒸汽流量計工作原理:

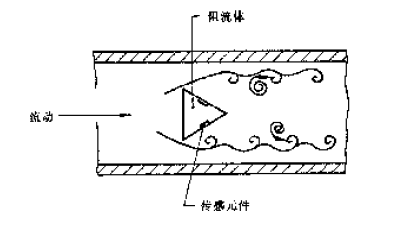

渦街流量計(蒸汽流量計)的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比"。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。


當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街"。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。

旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部(或后面)的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大,濾波限幅和觸發整形處理后,輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀,傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。

傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用微功耗CPU,測量渦街傳感器輸出的頻率信號,根據設定的密度,渦街流量系數進行流量運算,現場液晶顯示瞬時流量和累計流量。

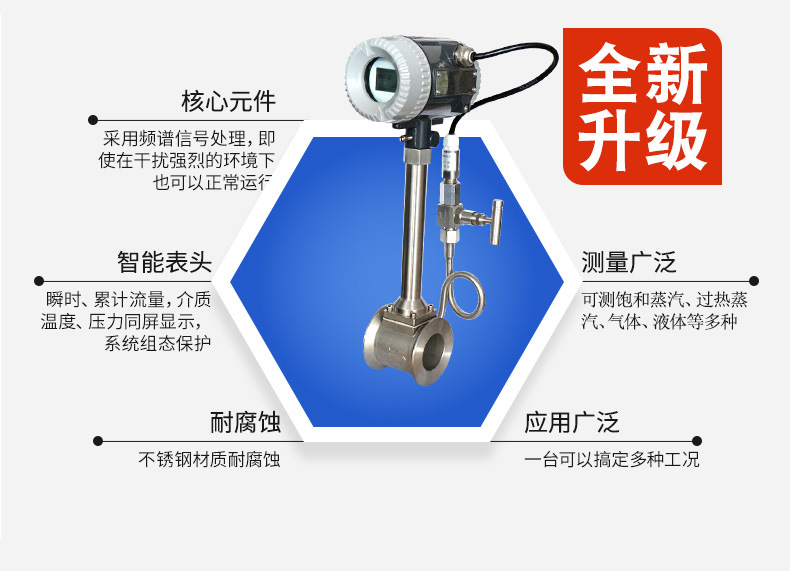

undefined

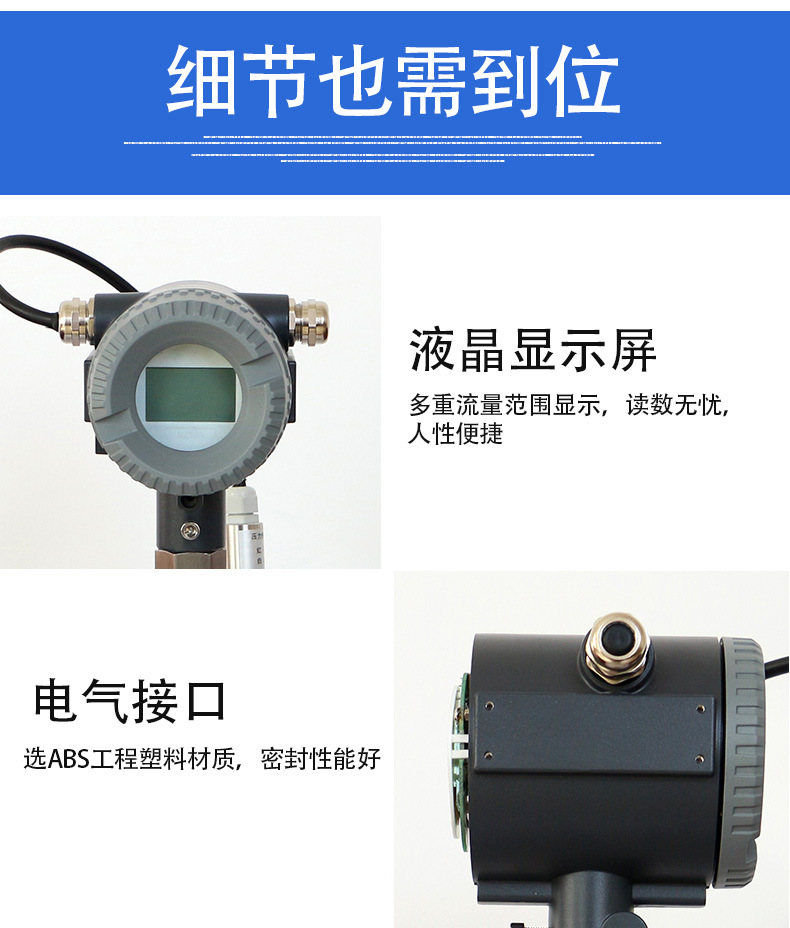

undefined

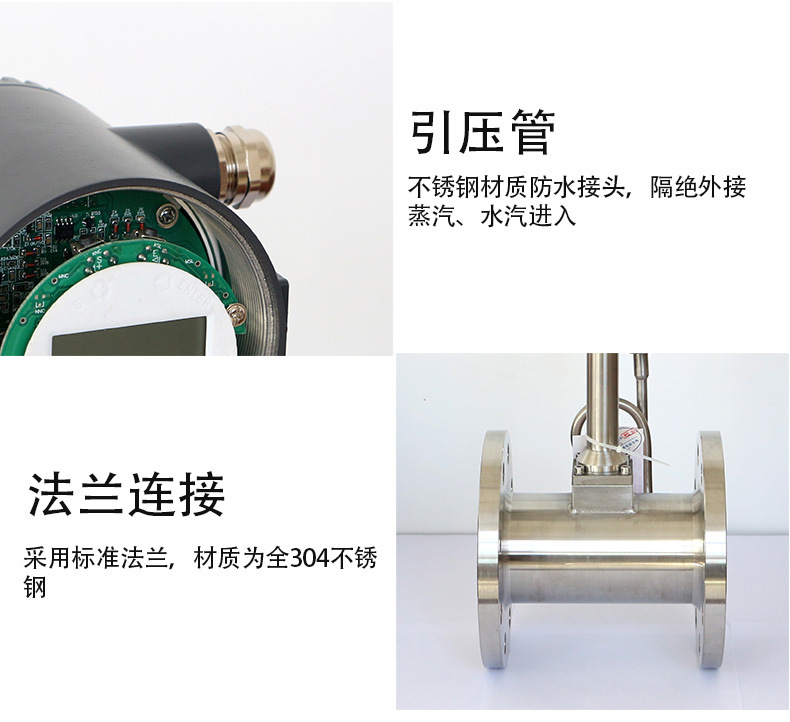

undefined

技術參數:
1、測量介質:氣體、液體、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3、法蘭連接式口徑選擇100,150,200
4、流量測量范圍正常測量流速范圍雷諾數1.5×104~4×106;氣體5~50m/s; 液體0.5~7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2;蒸氣流量范圍見表3
5、測量精度1.0級1.5級
6、被測介質溫度:常溫–25℃~100℃
7、高溫–25℃~150℃-25℃~250℃
8、輸出信號脈沖電壓輸出信號高電平8~10V 低電平0.7~1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號4~20 mA,傳輸距離為1000m
11、儀表使用環境溫度:-25℃~+55℃濕度:5~90% RH50℃
12、材質不銹鋼, 鋁合金
13、電源DC24V或鋰電池3.6V
14、防爆等級本安型iaIIbT3-T6
15、防護等級IP65

蒸汽流量計口徑及流量范圍:


DNmm

液體

氣體

蒸汽

20

0.8-10

5-40

8-80

25

1-12

7.2-60

10-120

32

1.5-20

12-100

15-200

40

2-30

18-150

20-300

50

3-50

30-300

30-450

65

6-80

50-420

60-800

80

10-130

70-600

100-1300

100

20-200

120-1000

200-2000

125

30-300

180-1500

300-3000

150

45-450

240-2000

450-4500

200

90-900

480-4000

900-9000

250

120-1200

700-8000

1200-12000

300

180-2000

900-10000

1600-16000


渦街流量計產品選型:

型    譜

說    明

YM-LUGW-D


渦街流量儀表

檢測

B


壓電式傳感器

方式

E


電容式傳感器

連接方式

1

僅對滿管型

法蘭連接型

2

僅對滿管型

法蘭卡裝型

3

僅對插入型

簡易插入型

4

僅對插入型

球閥插入型

測量介質

2


液體

3

氣體

4

蒸汽

公稱通徑

2


DN25

…              單位:mm

30

DN300

使用環境

P


普通型

B

防爆型

輸出信號

1

脈沖輸出

2

4~20mA電流輸出,液晶顯示

3

RS-485通訊

4

電池供電,不帶溫度、壓力補償

5

溫壓補償一體,4~20mA電流輸出型

6

溫壓補償一體,電池供電型

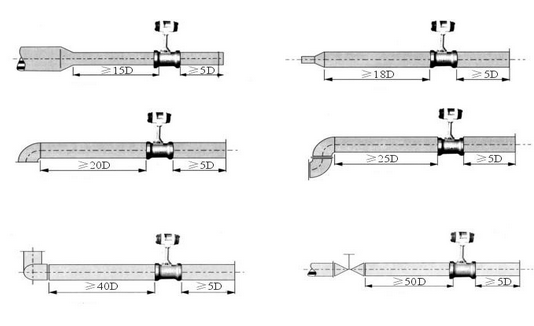

渦街流量計安裝示意圖:

undefined
