渦輪流量計特點
2.重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到極高的精確度
3.輸出脈沖頻率信號,適于總量計量及與計算機連接,無零點漂移,抗干擾能力強;
4.可獲得很高的頻率信號(3-4kHz),信號分辨力強;
5.范圍度寬,中大口徑可達1:20,小口徑為1:10;
6.結構緊湊輕巧,安裝維護方便,流通能力大;
7.適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
8.專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;
9.可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。
渦輪流量計分類
1.按儀表功能分類,LWGY系列 渦輪流量計可分為2大類,即:
■渦輪流量傳感器/變送器

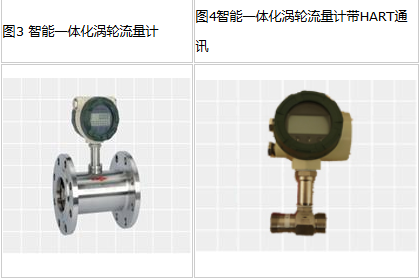

■智能一體化渦輪流量計
2.功能說明
渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA),集成度高,體積小巧,特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

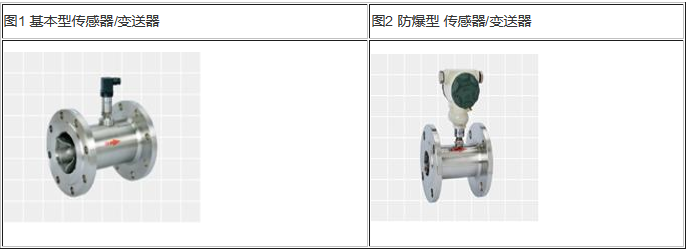

該類渦輪流量產品均分為基本型和防爆型(ExdIIBT6)兩種,外形如圖
按照不同的輸出信號,該類產品可分為YM-LWGY-N型和YM-LWGY-A型
YM-LWGY-N型傳感器:12~24VDC供電,三線制脈沖輸出,高電平≥8V,低電平≤0.8V;信號傳輸距離≤1000米;
YM-LWGY-A型變送器:24VDC供電,二線制4-20mA 輸出,信號傳輸距離≤1000。
YM-LWGY-B型:供電電源采用3.2V10AH鋰電池(可連續運行4年以上);無信號輸出功能。
YM-LWGY-C型:供電電源采用24VDC外供電,輸出4-20mA標準兩線制電流信號,并可根據不同的現場需要,可增加RS485或HART通訊。
四、渦輪流量計基本參數與技術性能
1.技術性能:表1
| 4、6、10、15、20、25、32、40采用螺紋連接 |
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接 | |
精度等級 | ±1%R、±0.5%R |
量程比 | 1:10;1:15;1:20 |
儀表材質 | 304不銹鋼、316(L)不銹鋼等 |
被測介質溫度(℃) | -20~+120℃ |
環境條件 | 溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa |
輸出信號 | 脈沖頻率信號,低電平≤0.8V 高電平≥8V |
供電電源 | +12VDC 、+24VDC(可選) |
信號傳輸線 | STVPV3×0.3(三線制) |
傳輸距離 | ≤1000m |
信號線接口 | 豪斯曼接頭 |
防爆等級 | 非防爆產品 |
防護等級 | IP65 |
